Emitech a inauguré son nouveau centre d’essais de véhicules à Montigny-le-Bretonneux, France.

La chambre CEM est équipée d’un système de test CEM complet de Rohde & Schwarz comprenant des amplificateurs large bande R&S BBA150, R&S BBA130 et R&S BBL200, des récepteurs de test R&S ESW44, des générateurs de signaux RF R&S SMB100B et des wattmètres.

Lors de la cérémonie d’inauguration en mars, Rohde & Schwarz a également présenté sa solution innovante pour les tests de systèmes avancés d’aide à la conduite (ADAS).

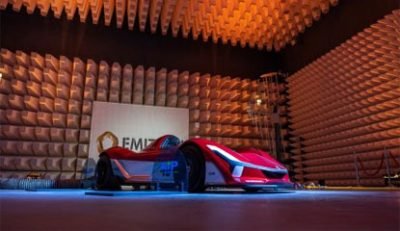

Le nouveau centre d’essais d’Emitech est dédié aux tests de compatibilité électromagnétique des véhicules : deux et trois roues, voitures, camions, tracteurs, engins de chantier, etc. Le renforcement d’une zone de charges lourdes supportant jusqu’à 40 t lui permet d’accueillir également des engins de chantier que les équipements de fort tonnage et de grande série que l’on retrouve dans les secteurs de la défense, de l’aéronautique, du ferroviaire, du nucléaire et par extension de l’industrie. Le centre dispose également de la cage de Faraday la plus grande et la plus récente construite en France, qui permet d’effectuer des tests de compatibilité électromagnétique afin de s’assurer que l’équipement testé ne génère pas de perturbations et n’est pas lui-même perturbé par des perturbations représentatives du contexte dans lequel il sera utilisé.

Les amplificateurs R&S BBA et R&S BBL prennent en charge les tests CEM au centre de test d’Emitech. Ils sont logés dans plusieurs racks système et fournissent des signaux RF haute puissance à tous les transducteurs utilisés dans les configurations de test CEM conduites et rayonnées. Plus précisément, deux racks pour les amplificateurs R&S BBL200 et un amplificateur R&S BBA150 de classe de puissance de 3 kW sont installés sous la chambre, qui fonctionnent ensemble pour créer une intensité de champ élevée de 9 kHz à 1 GHz. Les amplificateurs utilisent une antenne triplaque et deux antennes log-périodiques. De plus, un rack mobile comprenant des amplificateurs R&S BBA130 de classe de puissance 600 W/300 W avec une antenne conique est utilisé à l’intérieur de la chambre pour les tests d’intensité de champ élevée jusqu’à 6 GHz.

Les amplificateurs R&S BBA couvrent des bandes de fréquences jusqu’à 6 GHz. Ces amplificateurs peuvent être utilisés pour une variété d’applications, y compris les différentes normes de mesures EMS. Les amplificateurs de puissance refroidis par liquide R&S BBL200 pour des intensités de champ élevées complètent la configuration de test. Ces amplificateurs sont idéaux pour les applications nécessitant une puissance RF élevée dans une gamme de fréquences de 9 kHz à 250 MHz. Ils sont refroidis par liquide, à semi-conducteurs, très robustes, silencieux et efficaces. La surveillance précise de tous les paramètres d’exécution garantit une robustesse et une fiabilité maximales. Les amplificateurs sont conçus pour un fonctionnement continu et délivrent une puissance constante même dans des conditions d’inadéquation.

Ce projet Rohde & Schwarz pour le marché automobile français représente une autre solution de test CEM de référence.
